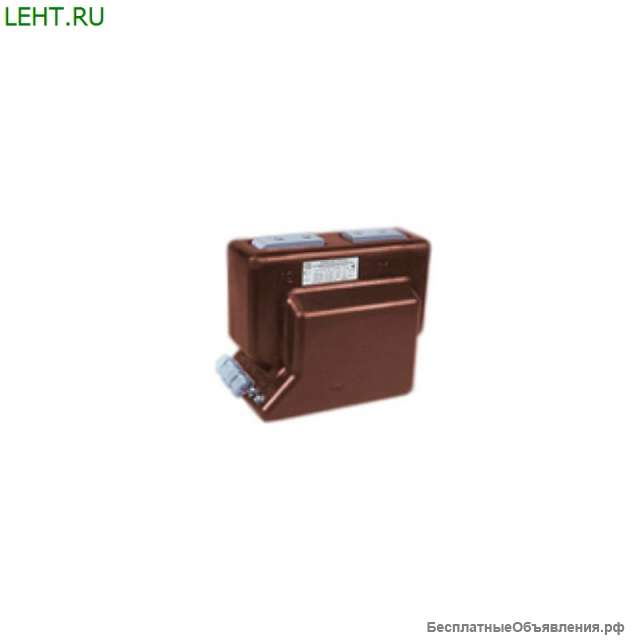

Трансформатор тока ТОЛ-10-1

Описание Малогабаритные трансформаторы для печатных пл
Трансформатор тока ТОЛ-10-1 предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установок (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.
Эксплуатация
Трансформаторы ТОЛ-10-1 изготавливаются в исполнении "У" и "Т" категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в условиях:
высота над уровнем моря не более 1000 м;
окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
рабочее положение - любое

Температура окружающей среды
Климатическое исполнение Нижнее рабочее значение температуры эксплуатации, °C Нижнее рабочее значение температуры транспортировке, °C Верхнее рабочее значение температуры эксплуатации, °C Верхнее рабочее значение температуры транспортировки, °C У2 -45 -50 +50 +50
Т2 -10 -50 +55 +60

Габаритные размеры
Тип Номинальный первичный ток, А В, мм Н, мм h, мм Масса, кг ТОЛ-10-I-1 5-400 40 224 26 20±1
ТОЛ-10-I-1 500-800 40 224 32 20±1
ТОЛ-10-I-1 1000-2000 60 224 36 20±1
ТОЛ-10-I-2 5-400 40 224 26 20±1
ТОЛ-10-I-2 500-800 40 224 32 20±1
ТОЛ-10-I-2 1000-2000 60 224 36 20±1
ТОЛ-10-I-3 30, 40, 50, 75, 80, 100, 150 40 224 18 20±1
ТОЛ-10-I-4 30, 40, 50, 75, 80, 100, 150 40 224 18 20±1
ТОЛ-10-I-5 100, 150, 200 40 234 22 20±1
ТОЛ-10-I-6 100, 150, 200 40 234 22 20±1
ТОЛ-10-I-7 50-800 40 224 20 20±1
ТОЛ-10-I-8 1000-2000 60 224 20 20±1

Технические характеристики
Номер конструктивного исполнения 1 или 2 3 или 4 5 или 6 7 или 8 Номинальное напряжение, кВ 10 или 11 10 или 11 10 или 11 10 или 11
Наибольшее рабочее напряжение, кВ 12 12 12 12
Номинальная частота переменного тока, Гц 50 или 60 50 или 60 50 или 60 50 или 60
Номинальный вторичный ток, А 1 или 5 1 или 5 1 или 5 1 или 5
Номинальный первичный ток, А 5,10,15,20,30, 40,50,75,80, 100,150,200, 300,400,500, 600,750,800, 1000,1200, 1500,2000 30,40, 50,75, 80,100, 150 100,150, 200 50,75,100, 150,200, 300,400, 500,600, 750,800, 1000,1200, 1500,2000
Число вторичных обмоток 2 2 2 3
Класс точности вторичной обмотки для измерений при номинальном первичном токе 5-400, А 0,2;0,2S;0,5;0,5S или 1 0,2;0,2S;0,5;0,5S или 1 0,2;0,2S;0,5;0,5S или 1 0,2;0,2S;0,5;0,5S или 1
Класс точности вторичной обмотки для измерений при номинальном первичном токе 500-1500, А 0,2;0,2S;0,5;0,5S 0,2;0,2S;0,5;0,5S 0,2;0,2S;0,5;0,5S 0,2;0,2S;0,5;0,5S
Класс точности вторичной обмотки для защиты 10Р 10Р 10Р 10Р
Номинальная вторичная нагрузка вторичной обмотки для измерений при коэффициенте мощности cosj = 0,8 B•A до 30 до 30 до 30 до 30
Номинальная вторичная нагрузка вторичной обмотки для защиты при коэффициенте мощности cosj = 0,8 B•A 15 15 15 15
Номинальная предельная кратность вторичной обмотки для защины, не менее 10 10 10 10
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 и 1, не более при номинальном первичном тока 500; 700, А, 11 11 11 11
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 и 1, не более при номинальном первичном тока 5-300; 600; 1000, А, 13 13 13 13
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 и 1, не более при номинальном первичном тока 1200, А, 14 14 14 14
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 и 1, не более при номинальном первичном тока 80; 400; 800;1500, А, 16 16 16 16
Коэффициент безопасности приборов обмотки для измерений в классе точности 0,2; 0,5S; 0,2S, не более 10 10 10 10
Односекундный ток термической стойкости, кА, при номинальном первичном токе 5, А: 0,4 - - -
Односекундный ток термической стойкости, кА, при номинальном первичном токе 10, А: 0,78 - - -
Односекундный ток термической стойкости, кА, при номинальном первичном токе 15, А: 1,2 - - -
Односекундный ток термической стойкости, кА, при номинальном первичном токе 20, А: 1,56 - - -
Односекундный ток термической стойкости, кА, при номинальном первичном токе 30, А: 2,5 3,2 - -
Односекундный ток термической стойкости, кА, при номинальном первичном токе 40, А: 3,0 4,3 - -
Односекундный ток термической стойкости, кА, при номинальном первичном токе 50, А: 5 8 - 5,0
Односекундный ток термической стойкости, кА, при номинальном первичном токе 75, А: 5,85 20 - 5,85
Односекундный ток термической стойкости, кА, при номинальном первичном токе 80, А: 6,23 20 - -
Односекундный ток термической стойкости, кА, при номинальном первичном токе 100, А: 10 20 31,5 10
Односекундный ток термической стойкости, кА, при номинальном первичном токе 150, А: 12,5 20 31,5 12,5
Односекундный ток термической стойкости, кА, при номинальном первичном токе 200, А: 20 - 31,5 20
Односекундный ток термической стойкости, кА, при номинальном первичном токе 300,400, А: 31,5 - - 20
Односекундный ток термической стойкости, кА, при номинальном первичном токе 500-2000, А: 40 - - 40
Ток электродинамической стойкости, кА, при номинальном первичном токе 5,А: 1 - - -
Ток электродинамической стойкости, кА, при номинальном первичном токе 10,А: 1,97 - - -
Ток электродинамической стойкости, кА, при номинальном первичном токе 15,А: 3 - - -
Ток электродинамической стойкости, кА, при номинальном первичном токе 20,А: 3,93 - - -
Ток электродинамической стойкости, кА, при номинальном первичном токе 30,А: 6,25 8 - -
Ток электродинамической стойкости, кА, при номинальном первичном токе 40,А: 7,56 10 - -
Ток электродинамической стойкости, кА, при номинальном первичном токе 50,А: 12,8 20 - 12,8
Ток электродинамической стойкости, кА, при номинальном первичном токе 75,А: 14,7 51 - 14,7
Ток электродинамической стойкости, кА, при номинальном первичном токе 100,А: 25,5 51 81 25,5
Ток электродинамической стойкости, кА, при номинальном первичном токе 150,А: 31,8 51 81 31,8
Ток электродинамической стойкости, кА, при номинальном первичном токе 200,А: 51 - 81 51
Ток электродинамической стойкости, кА, при номинальном первичном токе 300,400,А: 81 - - 51
Ток электродинамической стойкости, кА, при номинальном первичном токе 500-2000,А: 102 - - 102
Испытательное напряжение промышленной частоты, кВ 42 42 42 42
Испытательное напряжение грозового импульса, кВ 75 75 75 75







Модфикация Характеристики Склад

Трансформатор тока ТОЛ-10 Технические характеристики
Параметр Значение Номинальное напряжение, кВ 10 или 11
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 10, 20, 30, 40, 50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 2500
Число вторичных обмоток 2; 3 для номинального тока 2500А
Класс точности вторичной обмотки для измерений 0,5; 0,5S, 0,2; 0,2S
Класс точности вторичной обмотки для защиты 10Р
Номинальная вторичная нагрузка вторичной обмотки для измерений при коэффициенте мощности cos j= 0,8, В•А: 10
Номинальная вторичная нагрузка вторичной обмотки для защиты при коэффициенте мощности cos j= 0,8, В•А: 15
Номинальная предельная кратность вторичной обмотки для защиты 10
Односекундный ток термической стойкости, кА, при номинальном первичном токе 50 А 4,9
Односекундный ток термической стойкости, кА, при номинальном первичном токе 100 А 9,7
Односекундный ток термической стойкости, кА, при номинальном первичном токе 150 А 12,5
Односекундный ток термической стойкости, кА, при номинальном первичном токе 200 А 17,5
Односекундный ток термической стойкости, кА, при номинальном первичном токе 300–2500 А 31,5
Ток электродинамической стойкости, кА, при номинальном первичном токе 50 А 17,5
Ток электродинамической стойкости, кА, при номинальном первичном токе 100–200 А 52
Ток электродинамической стойкости, кА, при номинальном первичном токе 300–2500 А 100
Одноминутное испытательное напряжение промышленной частоты, кВ 42
Испытательное напряжение грозового импульса полного, кВ 75
Под заказ Трансформатор тока ТОЛ-110 III Технические характеристики
Модификации ТОЛ-110III (трех обмоточный) ТОЛ-110III-1 (четырех обмоточный) ТОЛ-110III-2 (пяти обмоточный) Номинальное напряжение, кВ 110 110 110
Наибольшее рабочее напряжение, кВ 126 126 126
Номинальная частота, Гц 50, 60* 50, 60* 50, 60*
Номинальный первичный ток, А 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000 50, 75, 100, 150, 200, 300, 400, 500, 600, 750, 800, 1000, 1200, 1500, 2000
Номинальный вторичный ток, А 1 или 5 1 или 5 1 или 5
Число вторичных обмоток для измерений, шт 1 1 или 2 2
Число вторичных обмоток для защиты, шт 2 3 или 2 3
Класс точности вторичной обмотки для измерений 0,2S; 0,2; 0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5 0,2S; 0,2; 0,5S; 0,5
Класс точности вторичной обмотки для защиты 5Р; 10Р 5Р; 10Р 5Р; 10Р
Номинальнаянагрузка вторичной обмотки для измерений при cosj=0,8; ВА: 30 30 30
Номинальнаянагрузка вторичной обмотки для защиты при cosj=0,8; ВА: 20 или 30 20 или 30 20 или 30
Номинальная предельная кратность обмоток для защиты при номинальной вторичной нагрузке 20 В×А 27 27 27
Номинальная предельная кратность обмоток для защиты при номинальной вторичной нагрузке 30 В×А 20 20 20
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,2S; 0,2; 0,5S 6 6 6
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 12 12 12
Одноминутное испытат
